产品分类 >> 工业阀门 >> SM系列套筒调节
SM系列套筒调节

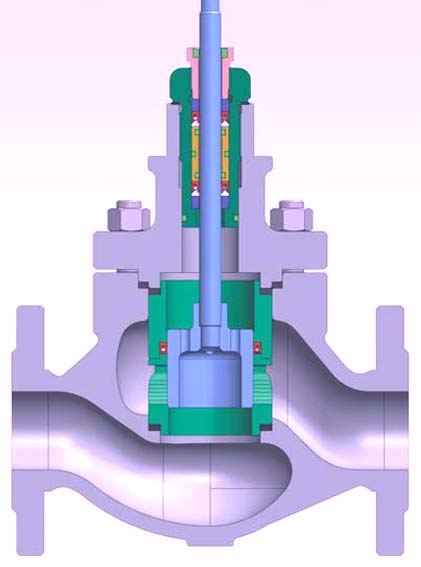

  SW系列套筒调节阀,采用套筒导向,压力平衡式阀芯,适用于压差较大的场合,是一种常用的高压差控制调节阀。阀芯利用压力平衡式结构,通过流体在套筒内到达压力平衡,有效实现高压,高压差流体的控制。通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。密封性能好、允许压差大。套筒导向,导向面积大,稳定性好,结构紧凑。内件可以根据用途不同进行组合。


控制阀参数说明:
控制阀名称
SW套筒调节阀
阀内件特点
套筒导向型 、平衡内件结构、平衡密封环结构
阀体类型
直通式
阀盖形式
标准型:-29℃~230℃
散热型:230℃~566℃(适用于电站等高温工况)
低温型:-196℃~-60℃(适用于液化天然气,液氮等空分行业)
波纹管型:-46℃~-425℃(适用于强腐蚀、有毒、稀有介质)
流量特性
等百分比、线性、快开
口径范围
DN15-400(1/2”-16”)
压力等级
PN1.6、4.0、6.3Mpa、10.0Mpa
ANSI 150、300、600LB
泄漏等级
ASME B16.104 Ⅴ(金属阀座)
ASME B16.104 Ⅵ(软阀座)
连接方式
法兰式
焊接式(嵌接焊\对接焊)
阀体及上阀盖材质
WCB、WCC、WC9、CF8、CF8M
阀内件材质
CF8、CF8M、CF8/CF8M+STL、CF8/CF8M+PTFE
密封填料
V型聚四氟乙烯、聚四氟乙烯碳纤维、聚四氟乙烯石棉、石棉编织、石墨
适用温度范围
-196°~ 566°
执行机构类型
智能电动执行机构
气动薄膜式执行机构
气动活塞式执行机构
